Messanweisung für Glasschiebewände von Gumax®

Fundamente:

Es ist sehr wichtig, dass der Untergrund eben ist. Desweiteren muß das Fundament mindestens 390kg pro laufendem Meter
tragen können.
Es gibt die Möglichkeit ein Aluminium-Streifenfundament zu nutzen. Ein Beton-Streifenfundament sollte mindestens 10cm breit
und 10cm tief sein.

Gesamthöhe des Glasschiebetüren-Systems:

      Die Glasschiebe-Elemente sind in Höhen von 2000mm bis 2700mm erhältlich.
      Es ist ein Spielraum von 20mm nach oben und 20mm nach unten möglich.

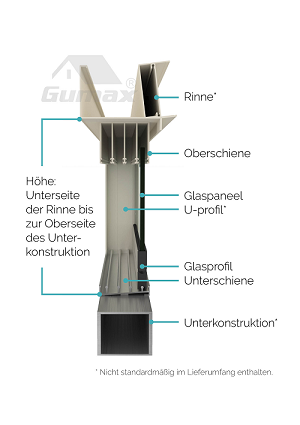

      Gemessen wird die Höhe von der Unterseite der Rinne bis zu Oberseite des
      Fundament.

      Beispiel: Ihre Gesamthöhe beträgt 2095mm, dazu benötigen Sie das System
                     mit einer Höhe von 2100mm.

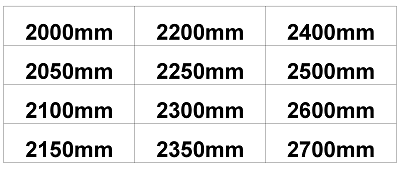

             Folgende Höhen sind möglich:



Breite und Überlappung der Glasschiebetüren

Messen Sie die Breite der Öfnnung, die Sie verschließen möchten.
Zum Verschließen stehen Ihnen 6-Schienensysteme zur Verfügung.

• 1 - Schienensystem mit einer Länge von 1960mm

• 2 - Schienensystem mit einer Länge von 1960mm

• 3 - Schienensystem mit einer Länge von 2940mm

• 4 - Schienensystem mit einer Länge von 3920mm

• 5 - Schienensystem mit einer Länge von 4900mm

• 6 - Schienensystem mit einer Länge von 5880mm

Bei Ausnutzung der vollen Länge, entsteht keine Überlappung, da die Glaspaneele 980mm breit sind.
Die Schienensysteme sind einfach zu kürzen, so daß eine Überlappung entsteht.
Beispiel: Bei Kürzung eines 4 - Schienensystems um 210mm, ist die Überlappung 70mm.
